1. Đặt vấn đề
Trong bối cảnh hiện nay, hầu hết các môi trường làm việc đều xuất hiện các nguồn phát sinh điện từ trường (EMF) – từ các thiết bị viễn thông, trạm phát sóng, lò gia nhiệt, thiết bị y tế chẩn đoán hình ảnh cho đến hệ thống radar và các dây chuyền tự động hóa công nghiệp. Việc tiếp xúc lâu dài với điện từ trường có cường độ cao có thể ảnh hưởng đến sức khỏe người lao động:
gây ra hiện tượng mệt mỏi, đau đầu, rối loạn thần kinh, giảm sức khỏe sinh sản, hoặc làm nhiễu các thiết bị điện tử và cảm biến trong môi trường làm việc.
Chính vì vậy, giám sát và kiểm soát mức phơi nhiễm điện từ trường đã trở thành một yêu cầu cấp thiết trong công tác vệ sinh lao động, chăm sóc sức khỏe người lao động, phòng chống bệnh nghề nghiệp tại doanh nghiệp.
Trên thế giới, các tổ chức như ICNIRP (International Commission on Non-Ionizing Radiation Protection) và IEEE/ICES đã ban hành những giới hạn khắt khe về mức tiếp xúc cho phép đối với điện từ trường trong dải tần từ vài kHz đến hàng trăm GHz. Các quy định này được nhiều quốc gia châu Âu, Bắc Mỹ và châu Á áp dụng làm cơ sở pháp lý cho hệ thống giám sát an toàn bức xạ không ion hóa.
Tại Việt Nam, để phù hợp với thông lệ quốc tế, Bộ Y tế đã ban hành Thông tư số 21/2016/TT-BYT ngày 30/6/2016, kèm theo QCVN 21/2016/BYT – Quy chuẩn kỹ thuật quốc gia về điện từ trường tần số cao – Mức tiếp xúc cho phép tại nơi làm việc.
Quy chuẩn này quy định cụ thể các giới hạn cường độ điện trường (E), cường độ từ trường (H) và mật độ năng lượng (P) trong dải 3 kHz đến 300 GHz, đồng thời hướng dẫn phương pháp đo kiểm, thời gian lấy mẫu trung bình và yêu cầu thiết bị đo.
Theo quy định, các cơ sở lao động, nhà máy, trung tâm kỹ thuật, đặc biệt là các Trung tâm Kiểm soát bệnh tật (CDC) và các đơn vị có thiết bị phát xạ cao tần, phải tổ chức quan trắc, đánh giá định kỳ mức điện từ trường tại nơi làm việc.
Trên thực tế, tại các Trung tâm Kiểm soát bệnh tật, phạm vi tần số quan tâm thường tập trung trong khoảng 100 kHz đến 8 GHz, tương ứng với các nguồn bức xạ điện từ phổ biến như thiết bị vô tuyến, Wi-Fi, trạm phát sóng di động hay các máy y tế phát xạ cao tần.
Do đó, việc triển khai hoạt động quan trắc và đánh giá định kỳ mức điện từ trường là vô cùng cần thiết nhằm xác định chính xác mức phơi nhiễm thực tế của cán bộ và người lao động. Công tác giám sát này không chỉ là một biện pháp đảm bảo sức khỏe nghề nghiệp mà còn là nghĩa vụ pháp lý bắt buộc, được quy định rõ trong QCVN 21/2016/BYT và Thông tư 21/2016/TT-BYT của Bộ Y tế.
“Tất cả những yêu cầu kỹ thuật và quy trình này đòi hỏi một hệ thống thiết bị đo điện từ trường linh hoạt, có độ chính xác cao và đáp ứng được dải tần – dài do rộng, phù hợp với đặc thù hoạt động của các
trung tâm CDC.”
Trong bối cảnh đó, Wavecontrol SMP3 được xem là giải pháp lý tưởng, khi kết hợp đầy đủ các tính năng đo trường điện từ băng rộng và phân tích phổ tần số trong một thiết bị cầm tay nhỏ gọn, đáp ứng trọn vẹn các yêu cầu của QCVN 21/2016/BYT và các tiêu chuẩn quốc tế tương đương.
2. Giới thiệu về Wavecontrol
W
Wavecontrol – Barcelona, Spain & New Jersey,
USA
Wavecontrol được thành lập năm 1997, là một công ty tiên phong trong lĩnh vực đo điện từ trường. Công ty có trụ sở chính tại Châu Âu (Barcelona, Tây Ban Nha) và Hoa Kỳ (New Jersey). Mạng lưới các nhà phân phối của Wavecontrol trải rộng hơn 50 quốc gia, ở cả 5 châu lục. Trong đó tại thị trường Việt Nam, Tecotec Group là nhà phân phối độc quyền các sản phẩm của Wavecontrol.
Hiện nay, Wavecontrol đã triển khai hệ thống kiểm soát chất lượng ISO 9001 và ISO 17025 để cải tiến liên tục các quy trình, sản phẩm và dịch vụ.

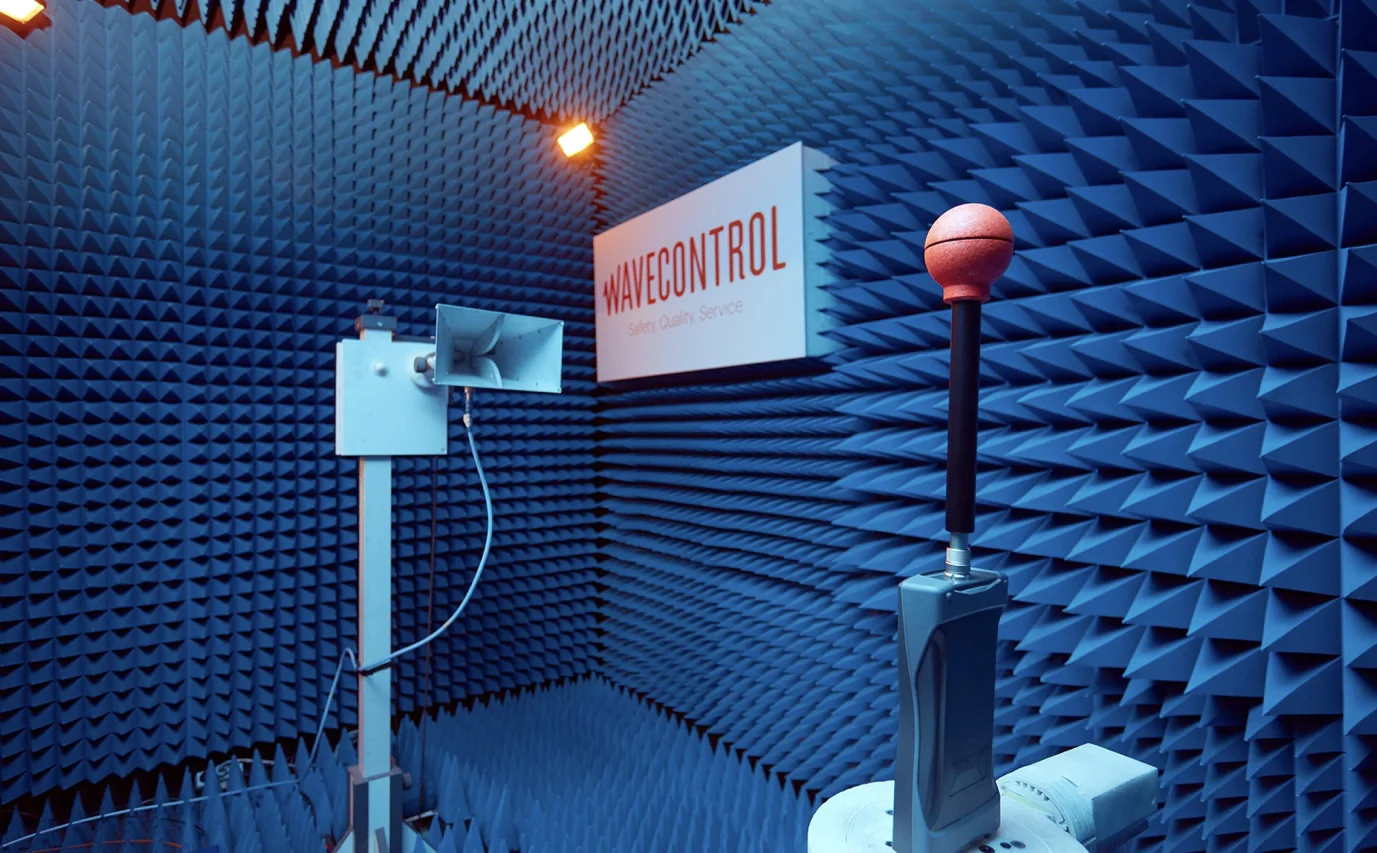

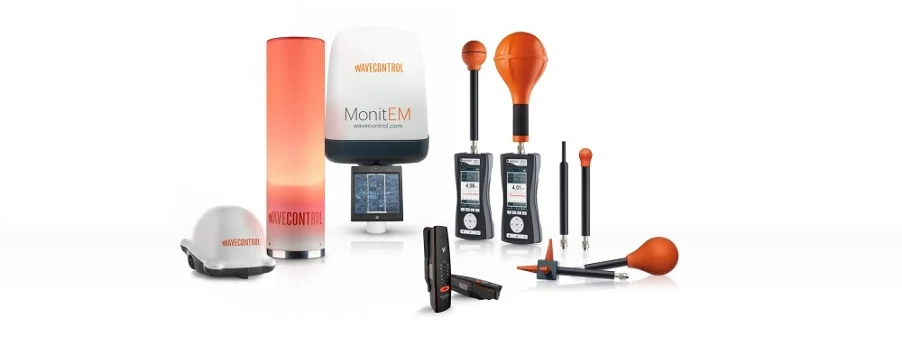

Hệ thống thiết bị của Wavecontrol phục vụ nghiên cứu và sản xuất
2.1. Các lĩnh vực hoạt động của Wavecontrol
An toàn trường điện từ: an toàn RF / an toàn EMF
Với hơn 20 năm kinh nghiệm, Wavecontrol đã phát triển các thiết bị chuyên dụng để đo lường, giám sát và đánh giá mức độ phơi nhiễm của con người đối với trường điện từ.
Phòng lab hiệu chuẩn (LabCal Wavecontrol) được ENAC công nhận và chấp thuận ở các quốc gia trên thế giới thông qua mạng lưới ILAC.
Tất cả các thiết bị do Wavecontrol sản xuất đều đạt tiêu chuẩn và được hiệu chuẩn theo ISO 17025 mà không tính thêm chi phí, cho thấy cam kết của Wavecontrol về chất lượng và độ tin cậy của sản phẩm.
Wavecontrol xây dựng bộ phận R&D chuyên biệt với các chuyên gia giàu kinh nghiệm. Luôn tìm kiếm các giải pháp sáng tạo nhất để đáp ứng yêu cầu của khách hàng.
Wavecontrol tự hào cung cấp WaveMon – thiết bị cá nhân kết hợp đầy đủ các chức năng cần thiết để giám sát chính xác và hiệu quả phơi nhiễm trường điện từ. Cùng với các thiết bị đo hiện trường SMP2, SMP3 cơ động, linh hoạt, và dòng thiết bị MonitEM và phiên bản MonitEM-Lab giám sát liên tục khu vực rộng lớn 24/7.
Hệ thống kiểm tra
Tại Tây Ban Nha và Bồ Đào Nha, Wavecontrol là nhà cung cấp các linh kiện, thiết bị và hệ thống để kiểm tra điện theo quy định, phục vụ nghiên cứu và sản xuất. Ngoài ra, Wavecontrol còn cung cấp các giải pháp và phụ kiện cho tương thích điện từ trường (EMC), an toàn điện, đo ăng ten, thiết bị xác minh hệ thống dây điện tự động và vật liệu che chắn.
Wavecontrol luôn tin tưởng mạnh mẽ vào R&D và cam kết phát triển không ngừng các sản phẩm chuyên nghiệp chất lượng cao. Các dự án R&D của Wavecontrol được hỗ trợ bởi Liên minh Châu Âu và các tổ chức quốc tế khác. Trung tâm Phát triển Công nghệ Công nghiệp (CDTI) và quỹ ERDF của Liên minh Châu Âu đã tài trợ cho dự án ONIRIS (Phân tích tối ưu hóa cho Bức xạ không ion hóa). Dự án này đã được thực hiện tại Barcelona từ tháng 5 năm 2015 đến tháng 8 năm 2019.
3. Giải pháp giám sát phơi nhiễm trường điện từ tần số cao cho các Trung tâm Kiểm soát bệnh tật (CDC) – SMP3
Trước các yêu cầu kỹ thuật đặt ra trong công tác giám sát EMF theo QCVN 21/2016/BYT, nhu cầu về một thiết bị đo chuyên dụng, vừa đa năng, vừa chính xác, lại có tính cơ động cao trở nên đặc biệt quan trọng. Thiết bị đo cần đánh giá tổng mức phơi nhiễm EMF nhanh tại hiện trường. Đồng thời, phải hỗ trợ đo cả điện trường (E) và từ trường (H), bao phủ toàn dải tần quy chuẩn (từ vài kHz đến hàng GHz), tương thích với các tiêu chuẩn đánh giá quốc tế như ICNIRP, EU Directive hay FCC – vốn là cơ sở của QCVN.
Wavecontrol SMP3 là thiết bị đo điện từ trường thế hệ mới, được thiết kế để đáp ứng toàn diện các tiêu chí đó. Thiết bị tích hợp hai chế độ đo trong một nền tảng duy nhất:
- Đo băng rộng (Broadband)
- Phân tích phổ tần số tần số thấp (Selective – FFT)
Khi kết hợp với đầu đo WP10M mới nhất (1 Hz – 10 MHz), SMP3 trở thành giải pháp duy nhất trên thị trường có khả năng thực hiện các phép đo tần số thấp hoàn toàn tuân thủ tiêu chuẩn, nhờ ứng dụng phương pháp Đỉnh có trọng số (Weighted Peak Method – WPM) được quy định trong các chuẩn quốc tế hiện hành.
Cấu trúc mô-đun giúp SMP3 tương thích với nhiều loại đầu đo, cho phép đo từ DC đến 90 GHz, linh hoạt lựa chọn theo từng ứng dụng. Với thiết kế nhỏ gọn, vận hành đơn giản, giao diện thân thiện và khả năng xử lý dữ liệu mạnh mẽ, SMP3 đã trở thành giải pháp đo EMF lý tưởng cho nhiều lĩnh vực – đặc biệt là trong các hoạt động kiểm tra hiện trường như tại Trung tâm CDC, nơi yêu cầu thiết bị vừa cơ động, đo nhanh, vừa chuẩn xác và hiển thị kết quả trực quan.
3.1. Các đầu đo tương thích
Một trong những thế mạnh nổi bật của SMP3 là khả năng tương thích với một dải đầu đo trường điện từ đa dạng, cho phép người dùng linh hoạt lựa chọn theo từng mục tiêu đo cụ thể. Hệ thống đầu đo được phân loại theo dải tần và loại trường (điện trường, từ trường, hoặc cả hai), đảm bảo bao phủ từ DC
đến cao tần và vô tuyến (lên đến 90 GHz).

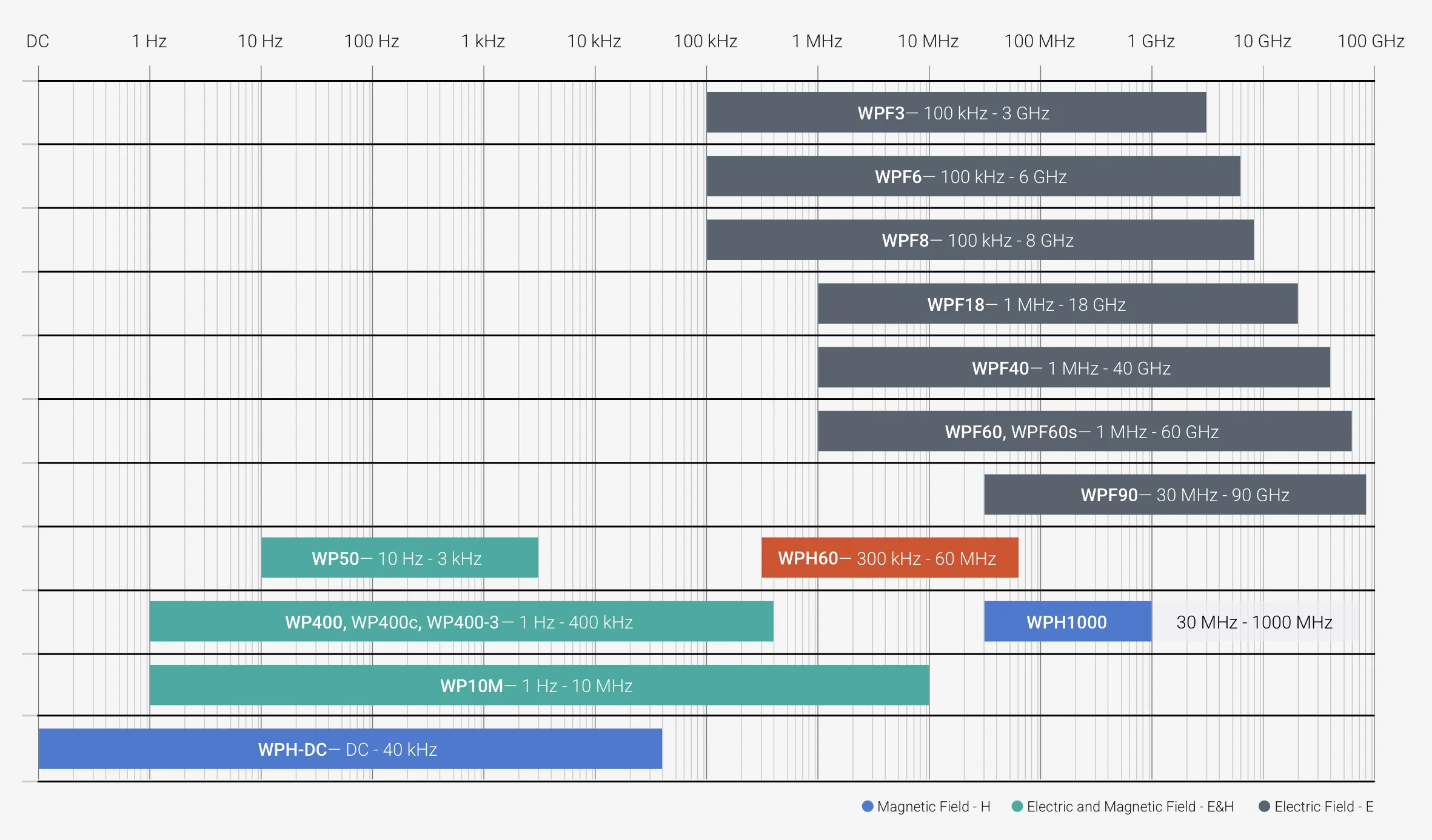

Phạm vi tần số hoạt động của các đầu đo: từ DC đến 100 GHz, phủ sóng toàn bộ dải tần số viễn thông và công nghiệp
Đầu đo dải tần thấp (DC – 10 MHz)
Các đầu đo này đặc biệt phù hợp để đánh giá mức phơi nhiễm từ trường tần số thấp, kiểm tra trường rò từ motor, biến tần, trạm điện, cũng như các hệ thống phát RF công suất thấp.
- WPH-DC (DC – 40 kHz, H-field)
Tối ưu cho đo từ trường tĩnh và thấp tần trong ứng dụng MRI, xe điện, đường sắt (IEC 60601-2-33, EN 50500).
- WP400 series (1 Hz – 400 kHz, E & H-field)
Đầu đo đa năng hỗ trợ cả đo tổng quát và phân tích phổ – lý tưởng cho khu vực công nghiệp, thiết bị điện từ, RFID/EAS, tuân thủ các tiêu chuẩn EN 50499, 50413.
- WP10M (1 Hz – 10 MHz, E & H-field)
Mở rộng phổ phân tích tần số đến 10 MHz, đáp ứng các ứng dụng công nghiệp RF, thiết bị y tế cao tần và kiểm tra nhiễu trung tần.
Tất cả các dòng trên đều hỗ trợ chế độ đo Selective (FFT) của SMP3, cho phép phân tích phổ theo thời gian thực từ 1 Hz đến 10 MHz – một tính năng then chốt để xác định chính xác nguồn phát EMF theo tần số, phân tách các tín hiệu chồng lấn hoặc kiểm tra hài sóng.
Đầu đo trung – cao tần (100 kHz – 90 GHz)
Đối với các môi trường có thiết bị phát sóng vô tuyến, truyền thông không dây, thiết bị công nghiệp cao tần hoặc vi sóng y tế, việc giám sát mức phơi nhiễm EMF cần được thực hiện trong dải tần từ 100 kHz đến hàng chục GHz. SMP3 hỗ trợ nhiều đầu đo điện trường (E-field) dạng hướng ba trục, chuyên biệt cho các dải tần trung – cao, đáp ứng dải rộng (Broadband).
- WPF6 / WPF8 (100 kHz – 6/8 GHz)
Lý tưởng cho đo mức phát xạ từ Wi-Fi, mạng viễn thông, thiết bị y tế cao tần, các hệ thống truyền dữ liệu công nghiệp không dây.
Phù hợp với các tiêu chuẩn như: IEC 62232, EN 50400, EN 50401, EN 50492.
- WPF40 / WPF60 / WPF90 (1 MHz – 90 GHz)
Mở rộng dải đo lên đến 90 GHz, phù hợp cho các bài toán phức tạp như radar quốc phòng, lắp đặt vệ tinh, nghiên cứu / thử nghiệm phòng lab.
Các đầu đo này đều hỗ trợ phân tích mức độ an toàn phơi nhiễm EMF tại nơi làm việc, phù hợp với QCVN 21/2016/BYT và các chuẩn quốc tế như EN 50499, EN 50527, EN 50413.

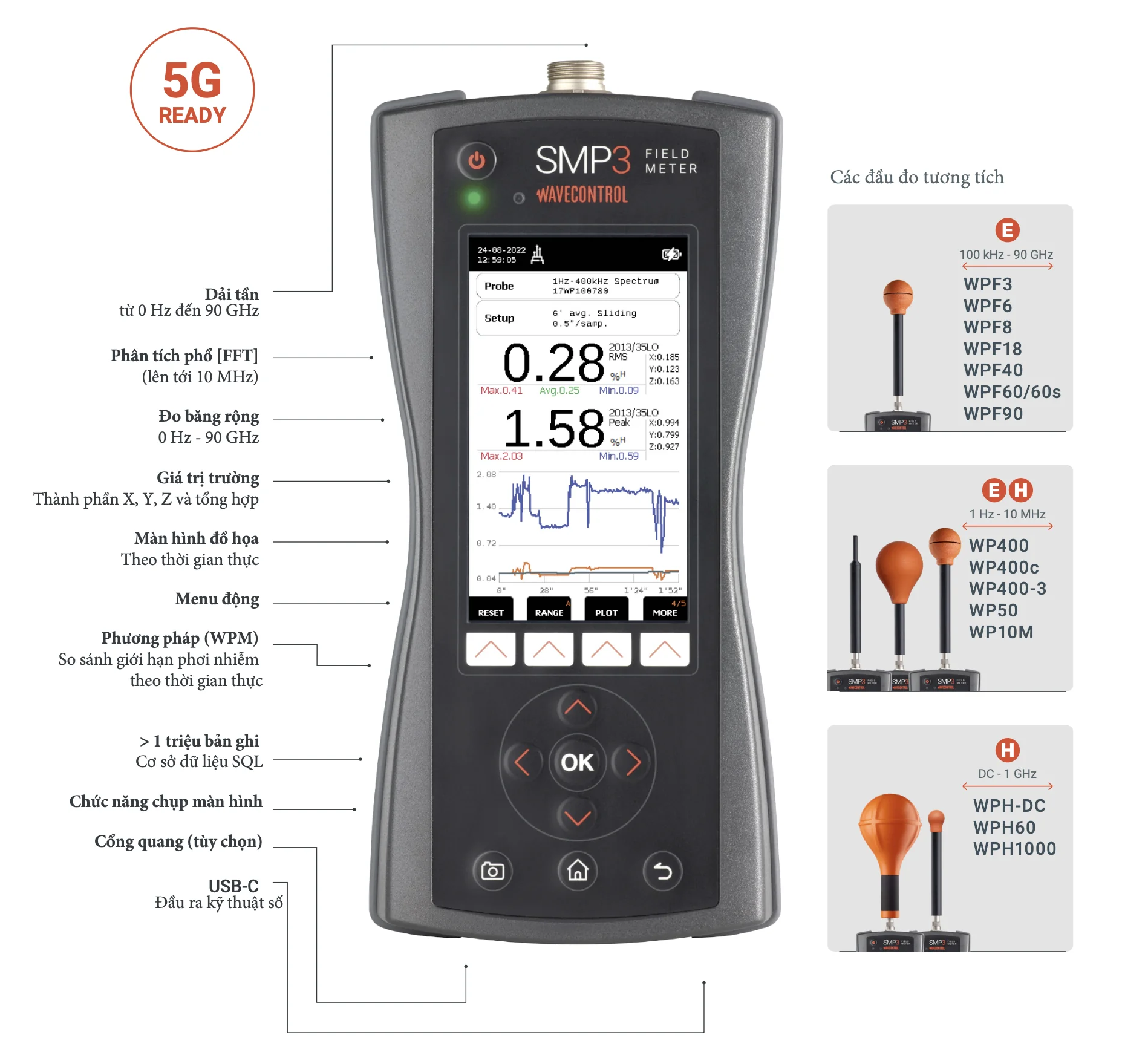

3.2. Các tính năng nổi bật
SMP3 là thiết bị đo điện từ trường thế hệ mới được thiết kế theo triết lý “3 trong 1”, kết hợp đồng thời ba chế độ đo chuyên biệt trong cùng một nền tảng:
- Đo băng rộng (Broadband)
- Phân tích phổ (FFT Spectrum Analysis)
- Đo tĩnh trường (Static Field Measurements)
Cấu trúc tích hợp này giúp người dùng dễ dàng chuyển đổi giữa các phương pháp đo mà vẫn đảm bảo độ chính xác và độ lặp lại cao trong mọi dải tần, từ DC đến 90 GHz.
SMP3 mang đến trải nghiệm đo lường toàn diện, thân thiện và chuẩn xác với loạt tính năng kỹ thuật vượt trội:
Phương pháp đỉnh trọng số Weighted Peak (WPM)
Thực hiện so sánh giới hạn phơi nhiễm tự động trong thời gian thực
Hiển thị kết quả linh hoạt
Có thể hiển thị cả giá trị RMS và giá trị đỉnh
SMP3 tự nhận dạng loại đầu đo kết nối và tự động thiết lập thông số
Đo thành phần trục X, Y, Z và tổng trường
Hỗ trợ hiển thị giá trị từng trục để phục vụ phân tích hướng phát xạ
Thiết lập ngưỡng báo động khi giá trị đo vượt giới hạn an toàn
Lưu trữ hàng triệu bản ghi, phục vụ công tác lưu hồ sơ hoặc phân tích
Nhờ hội tụ các công nghệ đo tiên tiến và khả năng vận hành linh hoạt, SMP3 không chỉ là thiết bị đo điện từ trường thông thường mà còn là giải pháp toàn diện cho giám sát, phân tích và quản lý EMF chuyên
nghiệp – phục vụ hoàn hảo cho các trung tâm CDC, phòng thí nghiệm, cơ quan môi trường và đơn vị kỹ thuật cần đánh giá mức phơi nhiễm theo quy chuẩn quốc gia và tiêu chuẩn quốc tế.
3.3. Ứng dụng
Với thiết kế đa năng và khả năng đo chính xác cao, thiết bị đo điện từ trường SMP3 được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau – từ y tế, viễn thông đến công nghiệp, giao thông và nghiên cứu khoa học. Nhờ tích hợp hai chế độ đo Broadband – Selective FFT, SMP3 cho phép người sử dụng đánh giá tổng mức phơi nhiễm, xác định phổ tần số nguồn phát và so sánh trực tiếp với giới hạn an toàn quốc tế, tất cả chỉ trong một thiết bị duy nhất:
Y tế
Đo trường EMF phát sinh từ máy MRI, thiết bị điện trị liệu, RF y khoa; hỗ trợ kiểm định an toàn bức xạ trong khu vực làm việc của nhân viên y tế.

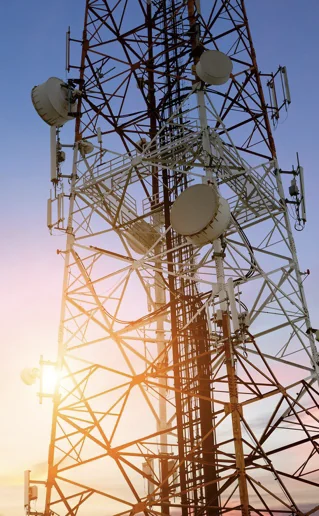

Viễn thông
Đánh giá phơi nhiễm trường điện từ tại khu vực dân cư quanh trạm BTS, Wi-Fi, trạm thu phát vô tuyến.
Công nghiệp & năng lượng
Kiểm tra thiết bị công nghiệp cao tần, lò cảm ứng, motor điện, dây chuyền sản xuất; đo lường môi trường điện từ tại trạm biến áp, tủ điện.
Giao thông – ô tô – đường sắt
Phân tích EMF bên trong cabin xe điện, radar ô tô, hệ thống truyền động điện.
R&D, phòng thí nghiệm
Đo tổng mức phơi nhiễm trên toàn dải tần làm việc, đảm bảo an toàn cho kỹ sư và nhân viên phòng lab; hỗ trợ giám sát liên tục và cảnh báo vượt ngưỡng.

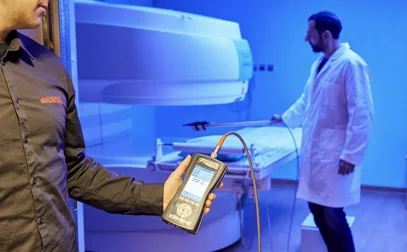

Tính ứng dụng cao tại các Trung tâm Kiểm soát bệnh
tật
Trong môi trường làm việc tập trung nhiều thiết bị phát bức xạ điện từ, SMP3 thể hiện rõ vai trò của một thiết bị đo linh hoạt, chính xác và đáng tin cậy.
Thiết bị cho phép đo nhanh, phân tích phổ và so sánh trực tiếp với giới hạn quy chuẩn, đáp ứng toàn diện yêu cầu giám sát EMF tại nơi làm việc. Nhờ đó, SMP3 không chỉ là công cụ đo lường, mà còn là nền tảng giúp CDC chuẩn hóa quy trình quan trắc, đảm bảo an toàn bức xạ và tuân thủ đầy đủ các quy định quốc gia hiện hành.
3.4. Đề xuất cấu hình khuyến nghị cho Trung tâm CDC theo Thông tư 21/2016/TT-BYT và QCVN 21/2016/BYT
Qua quá trình khảo sát nhu cầu thực tế tại nhiều trung tâm CDC trên cả nước, phạm vi tần số cần đo phổ biến thường nằm trong khoảng 100 kHz đến 6 – 8 GHz, tương ứng với các nguồn phát xạ chính như: thiết bị y tế cao tần (HF, VHF), hệ thống Wi-Fi, anten phát sóng, thiết bị truyền RF và các thiết bị công cộng như RFID cổng từ.
Đồng thời, tại một số khu vực hoặc thiết bị chuyên biệt, vẫn có phát xạ ở dải thấp hơn, như từ trường do hệ thống điện công suất hoặc cảm ứng. Điều này đòi hỏi một bộ đầu đo có khả năng đo linh hoạt, bao phủ toàn dải tần, đồng thời đo được điện trường (E), từ trường (H), và mật độ năng lượng (P) theo quy định của QCVN 21/2016/BYT.
Dựa trên kinh nghiệm triển khai thực tế và yêu cầu kỹ thuật của Thông tư 21/2016/TT-BYT, Tecotec khuyến nghị cấu hình đầu đo tối ưu cho SMP3 như sau:
WP400 series (1 Hz – 400 kHz, E & H-field)
Đầu đo kết hợp đo điện trường và từ trường trong dải tần thấp, phù hợp cho việc quan trắc trường phát ra từ lưới điện, tủ điện, biến áp, thiết bị gia nhiệt cảm ứng hoặc thiết bị y tế sử dụng dòng cao tần. Với khả năng hỗ trợ đo lựa chọn Selective FFT, WP400 cho phép phân tích phổ tần số phát xạ tại nơi làm việc và đánh giá mức phơi nhiễm của nhân viên vận hành.
WPH60 (300 kHz – 60 MHz, H-field)
Đầu đo chuyên cho từ trường trung tần, lý tưởng khi đo xung quanh dây dẫn, bộ nguồn công suất cao, máy siêu âm công nghiệp hoặc thiết bị RF phát xạ trong khu vực xét nghiệm. Trong các trung tâm CDC, WPH60 đặc biệt hữu ích để đánh giá ảnh hưởng từ các thiết bị điện từ công suất lớn đặt gần khu vực làm việc hoặc khu khám bệnh.
WPH1000 (30 MHz – 1 GHz, H-field)
Phục vụ đo từ trường tần số cao trong môi trường có trạm phát sóng cục bộ, thiết bị không dây trong phòng lab, hệ thống truyền dữ liệu RF hoặc thiết bị kiểm tra y sinh có anten phát riêng. Đầu đo này giúp CDC phân biệt và định lượng thành phần H-field của các nguồn phát cao tần trong khuôn viên hoặc xung quanh cơ sở y tế.
WPF8 (100 kHz – 8 GHz, E-field)
Đầu đo điện trường băng rộng, phù hợp cho đo bức xạ RF từ Wi-Fi, trạm phát sóng di động, hệ thống truyền hình, bộ phát tín hiệu không dây trong bệnh viện hoặc phòng thí nghiệm. Đây là đầu đo chủ lực giúp CDC đánh giá nhanh mức phơi nhiễm RF trong môi trường làm việc và xác định các khu vực cần kiểm soát bổ sung.
Các đầu đo đều là đầu đo đẳng hướng, được hiệu chuẩn theo ISO 17025. Ngoài ra, chức năng Đo Trung bình 6 Phút (6-Minute Averaging) là một trong những điểm mạnh giúp SMP3 tuân thủ QCVN.
Thiết bị hỗ trợ đầy đủ chức năng đo trung bình theo thời gian (Time Average) với các khoảng thời gian có thể điều chỉnh, bao gồm tùy chọn 6 phút. Hơn nữa, SMP3 tích hợp chế độ cửa sổ trượt (Sliding Window) theo tiêu chuẩn quốc tế, cho phép tính toán mức phơi nhiễm trung bình trong 6 phút bất kỳ, tự động hóa quy trình đánh giá và loại bỏ nhu cầu tính toán thủ công sau khi lấy mẫu.
Với bộ đầu đo kể trên đi kèm thiết bị SMP3 Dual Mode, chúng tôi tin rằng đây là giải pháp đo lường điện từ trường toàn diện và cân bằng nhất hiện nay cho các trung tâm CDC. Cấu hình này không chỉ đáp ứng đầy đủ các yêu cầu kỹ thuật của QCVN 21/2016/BYT, mà còn mang lại sự linh hoạt, độ tin cậy và khả năng mở rộng cao, giúp các đơn vị thực hiện công tác quan trắc điện từ trường một cách hiệu quả, chính xác và bền vững.
4. Kết luận
Điện từ trường là yếu tố vô hình nhưng có ảnh hưởng trực tiếp đến sức khỏe và hiệu suất lao động trong môi trường hiện đại. Việc giám sát và kiểm soát mức phơi nhiễm EMF không chỉ là yêu cầu kỹ thuật theo theo Thông tư 21/2016/TT-BYT và QCVN 21/2016/BYT, mà còn là bước đi quan trọng hướng tới môi trường làm việc an toàn, minh bạch và bền vững.
Trong bối cảnh đó, Wavecontrol SMP3 khẳng định vị thế của một giải pháp đo kiểm điện từ trường toàn diện, kết hợp giữa công nghệ tiên tiến, độ chính xác cao và khả năng triển khai linh hoạt tại hiện trường.
TECOTEC GROUP tin rằng, việc các Trung tâm Kiểm soát bệnh tật trang bị và ứng dụng SMP3 trong công tác quan trắc điện từ trường sẽ mang lại bước tiến mới trong việc chuẩn hóa quy trình giám sát, tự động hóa báo cáo và nâng cao hiệu quả quản lý an toàn bức xạ tại nơi làm việc.
Đây không chỉ là sự đầu tư cho thiết bị, mà là đầu tư cho sức khỏe cộng đồng và chất lượng môi trường lao động Việt Nam trong kỷ nguyên chuyển đổi số.
Để biết thêm thông tin chi tiết về giải pháp SMP3 cho CDC,
vui lòng liên hệ:
TECOTEC Group
Nhà phân phối độc quyền Wavecontrol tại Việt Nam
