SHIMADZU RA MẮT HỆ THỐNG ĐO LƯỜNG CẮT LỚP BẰNG TIA X XDIMENSUS 300

Với mục đích cung cấp giải pháp tối ưu cho việc đo lường chính xác kích thước của vật thể trong không gian ba chiều bằng máy CT tia X, Shimadzu đã nghiên cứu và cho ra mắt hệ thống đo lường cắt lớp bằng tia X XDimensus 300.

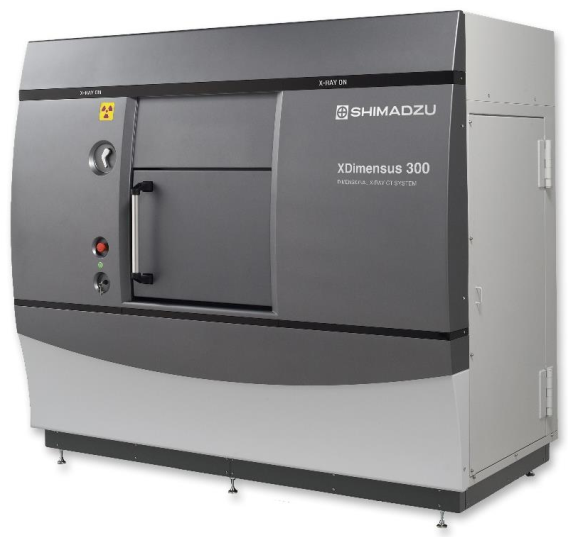

Hình 1: Hệ thống đo lường cắt lớp bằng tia X XDimensus 300

XDimensus 300 là hệ thống đo lường cắt lớp bằng tia X có khả năng đo hình dạng 3D cả bên trong và bên ngoài của vật thể.

Máy được trang bị một đầu thu tín hiệu dạng phẳng, có kích thước lớn, độ phân giải cao với trường nhìn rộng. Bộ phát sinh tia X được sản xuất độc quyền bởi Shimadzu với hiệu quả phát sinh tia X xấp xỉ ba lần so với model trước. Phần mềm mới giúp quá trình vận hành đạt hiệu quả cao nhất. Thiết bị được trang bị một bộ phận làm mát để duy trì sự ổn định của nhiệt độ bên trong máy, khung máy được thiết kế với độ ổn định hình học cao, bàn gá mẫu được thiết kế siêu chính xác tạo điều kiện thuận lợi cho việc đo lường kích thước, điều mà không có được ở các hệ thống chụp cắt lớp bằng X-ray thông thường.

Một số tính năng nổi bật của hệ thống:

• Độ chính xác cao:

Thiết bị có thể đo lường với độ chính xác cao, độ sai số chỉ trong khoảng (3.8 + L/50) µm. Đây là mức độ chính xác cao nhất thế giới đạt được ở thời điểm hiện tại.

• Độ chính xác cao của thiết bị đạt được nhờ các yếu tố:
• Bộ phát sinh tia X Microfocus 225 kV được sản xuất độc quyền bởi Shimadzu.
• Chức năng tự chẩn đoán để giám sát trạng thái hệ thống.
• Hệ thống kiểm soát nhiệt độ được đặt bên trong máy.
• Đế chống rung để giảm tác động lên quá trình đo lường chính xác.
• Hai camera được sử dụng để kiểm soát hoạt động bên trong thiết bị thông qua màn hình máy tính.
• Bộ thu tín hiệu 16 inch (Detector) với độ phân giải cao và trường nhìn rộng.
• Bàn gá xoay mẫu được thiết kế siêu chính xác.

• Quá trình vận hành dễ dàng và nhanh chóng:

• Không cần hiệu chuẩn thiết bị trước khi thao tác.
• Quá trình đo có thể được thực hiện ngay sau khi đặt mẫu.

• Ứng dụng của thiết bị rất đa dạng, một số ứng dụng nổi bật như:

• Xem ảnh huỳnh quang, ảnh cắt lớp của vật thể.
• Dựng hình 3D của vật thể.
• Xuất dữ liệu ra bản vẽ CAD.
• Dữ liệu VR.
• Đo lường chính kích thước hình học ba chiều và hình cắt lớp của vật thể.

Dưới đây là một số hình ảnh thể hiện những ứng dụng đa dạng của hệ thống XDimensus 300:

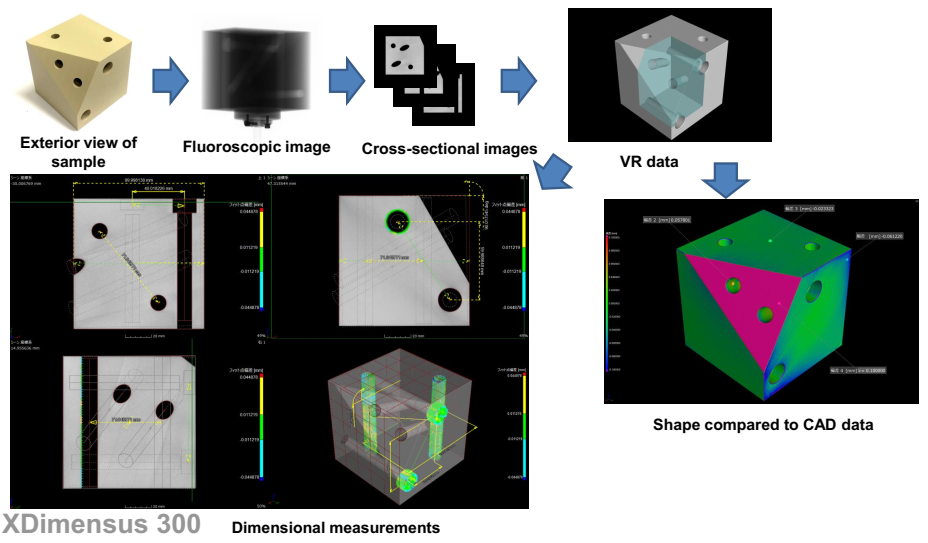

Hình 2: Ứng dụng của hệ thống XDimensus 300

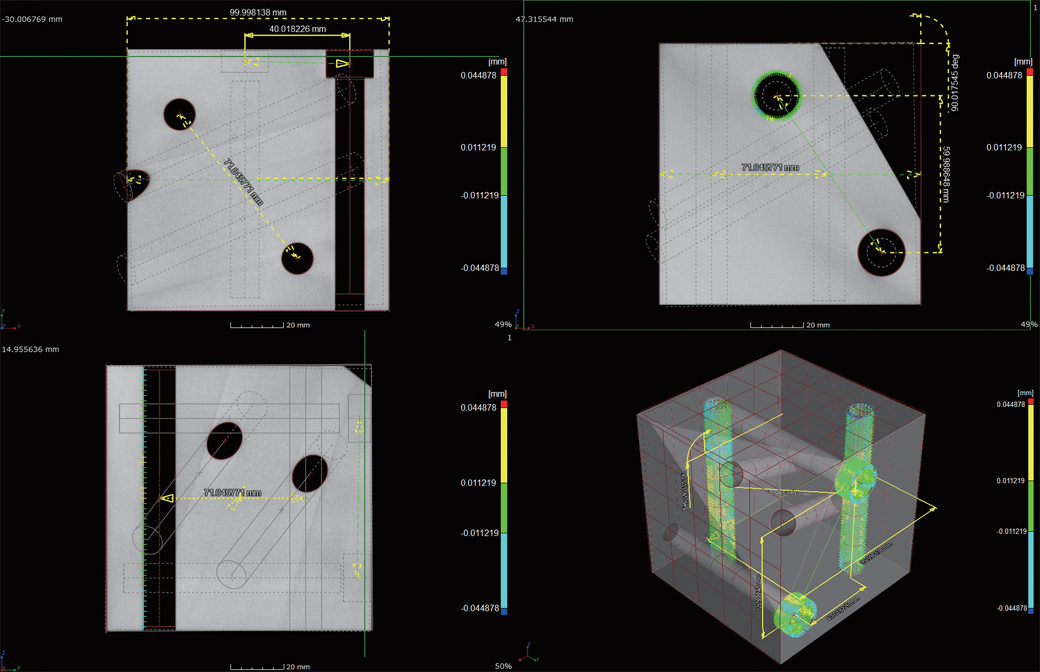

Hình 3.1: Chức năng đo lường hình học của hệ thống XDimensus 300 trên vật thể

Hình 3.2: Chức năng đo lường hình học của hệ thống XDimensus 300 trên vật thể

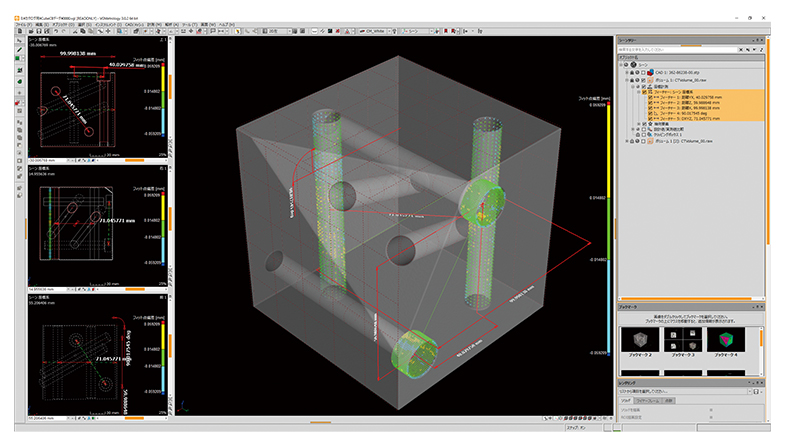

Hình 4: Dựng hình CAD

Với các tính năng nêu trên, XDimensus 300 tự tin là hệ thống đo lường cắt lớp bằng X-ray có khả năng đảm bảo độ chính xác cao nhất hiện nay đối với các phép đo lường hình học của vật thể trong không gian ba chiều. Sự có mặt của hệ thống XDimensus 300 trong quy trình nghiên cứu, sản xuất sẽ là một nhân tố cốt lõi để đảm bảo chất lượng sản phẩm luôn luôn ở mức cao nhất, chính xác nhất.

Nguồn: ETA
