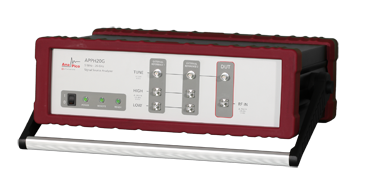

Máy phân tích nguồn tín hiệu APPH20G từ 5 MHz tới 26 GHz

APPH20G là máy phân tích nguồn tín hiệu toàn diện (SSA) với dải tần từ 5 MHz đến 26 GHz. APPH20G hỗ trợ phép đo nhiễu pha dư và nhiễu pha tuyệt đối cũng như khả năng phân tích FFT nhanh chóng trên băng tần gốc. Thiết bị hỗ trợ khả năng giám sát phổ, pha tín hiệu và cung cấp các chế độ đo kiểm tự động với tốc độ quét nhanh trong quá trình đo kiểm pha hoặc đặc tính của VCO.

Các tính năng:

• Tất cả các tính năng đo được tích hợp trong một thiết bị.
• Khả năng đo đến -185 dBc / Hz
• Độ lệch từ 0,01 Hz đến 50 MHz
• Có khả năng lựa chọn tham chiếu ngoài hoặc trong.
• Giao diện GUI mạnh.
• Điều khiển từ xa thông qua giao thức LAN VXI-11, USBTMC hoặc GPIB

Các ứng dụng:

• Đo nhiễu pha
• Hỗ trợ phép đo nhiễu pha tuyệt đối và nhiễu pha dư
• Tùy chọn phép đo xung
• Phân tích phổ và phân tích trên miền thời gian
• Phân tích FFT tương quan chéo
• Bàn thí nghiệm VCO
• Tích hợp khả năng máy đếm tần và máy đo công suất bên trong.
• Kiểm tra sản phẩm tự động với tốc độ cao

Thông số kỹ thuật :

• Dải tần hoạt động: 5 MHz tới 26 GHz

5 MHz tới15 GHz

- Dải đầu vào công suất: -10 dBm tới +20 dBm

-5 dBm tới +23 dBm

- Dải độ lệch phân tích: 0.1 Hz tới 50 MHz

0.1 Hz tới 20 MHz

0.1 Hz tới 5 MHz

Tuỳ chọn:

• PULSE: Hỗ trợ phép đo nhiễu pha xung RF
• LN: Tham chiếu nhiễu thấp trong
• GPIB: Giao thức lập trình IEEE-488.2,1987

Nguồn: RSI
