Thiết bị Đo lường Biên dạng Bánh răng

Thách thức trong đo kiểm biên dạng bánh răng công nghiệp

Trong ngành sản xuất cơ khí chính xác, đặc biệt là các ngành yêu cầu độ tin cậy cao như ô tô, hàng không, năng lượng, việc kiểm soát chất lượng bánh răng là yếu tố then chốt quyết định hiệu suất và tuổi thọ của hệ thống truyền động. Các doanh nghiệp thường xuyên đối mặt với bài toán phức tạp trong việc đảm bảo độ chính xác của biên dạng, hướng răng và bước răng – những thông số quan trọng ảnh hưởng trực tiếp đến khả năng ăn khớp và hiệu quả vận hành.

Việc đo kiểm thủ công thường tốn thời gian, dễ xảy ra sai số và khó đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt như ISO, JIS. Điều này đặt ra yêu cầu cấp thiết về một máy đo biên dạng bánh răng hiện đại, có khả năng tự động hóa cao và cung cấp kết quả đo chuẩn xác, giúp tối ưu hóa quy trình sản xuất và nâng cao chất lượng sản phẩm.

Giải pháp đo kiểm bánh răng chuyên sâu với thiết bị OSK CLP Series

TECOTEC Group giới thiệu thiết bị đo kiểm bánh răng OSK CLP Series – một giải pháp toàn diện và chuyên sâu, được phát triển bởi OSK, nhà sản xuất thiết bị đo kiểm bánh răng uy tín từ năm 1951 tại thành phố Osaka, Nhật Bản. Dòng máy này được thiết kế để giải quyết triệt để các thách thức đo lường phức tạp, mang lại độ tin cậy và hiệu quả vượt trội cho Quý Công ty.

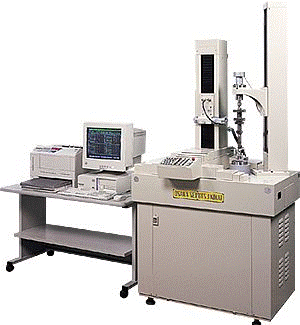

Máy đo bánh răng CLP Series là dòng máy đo bánh răng tự động tiên tiến, có khả năng thực hiện đo Profile Lead Pitch một cách chính xác. Thiết bị này linh hoạt trong việc đo bánh răng ăn khớp trong ngoài (External and Internal Gear), cùng với các loại dao và trục vít chuyên dụng như dao phay lăn răng (Hob cutter), dao cà răng (Shaving cutter), dao xọc răng (Pinion cutter), bánh vít & trục vít (Worm & Worm wheel), và thanh răng (Rack). Đặc biệt, phần mềm điều khiển được thiết kế riêng biệt cho các đối tác lớn như Honda và Yamaha, minh chứng cho khả năng tùy biến và độ chính xác vượt trội của hệ thống.

Với dòng máy đo biên dạng bánh răng CLP Series, Quý Công ty có thể đo lường đa dạng các thông số quan trọng của bánh răng:

• Đo biên dạng (Profile):
  • Độ lệch biên dạng (Profile Deviation) (Ký hiệu: F_f hoặc F_a)
  • Độ lệch dạng biên dạng (Form Profile Deviation) (Ký hiệu: F_fα hoặc F_fα hoặc f_f)
  • Độ lệch góc áp suất/ góc biên dạng (Pressure Angle Deviation) (Ký hiệu: F_Hα hoặc F_Hα)
• Đo hướng răng (Lead):
  • Sai số hướng răng tổng (Total Lead Error) (Ký hiệu: F_Q hoặc F_b)
  • Độ lệch hướng răng dọc (Axial Lead Deviation) (Ký hiệu: F_fβ hoặc F_fβ)
  • Độ lệch hướng răng nghiêng (Helix Angle Deviation) (Ký hiệu: F_Hβ hoặc F_Hβ)
  • Độ vồng (Crowing) (Ký hiệu: C_b hoặc C_RN)
• Đo bước răng (Pitch):
  • Sai số bước (Pitch Error) (Ký hiệu: F_pT hoặc f_p)
  • Độ lệch tích lũy bước răng (Accumulated Pitch Error) (Ký hiệu: F_pK hoặc F_p)
  • Thay đổi bước răng (Pitch Variation) (Ký hiệu: F_TU hoặc f_u)
  • Độ đảo hướng kính (Radial Runout) (Ký hiệu: F_r)

Thông số kỹ thuật và tiêu chuẩn áp dụng

Các sản phẩm của OSK, bao gồm dòng CLP Series, tuân thủ nghiêm ngặt các tiêu chuẩn đo bánh răng ISO JIS và quốc tế, đảm bảo độ chuẩn xác và khả năng tương thích toàn cầu. Cụ thể, thiết bị đáp ứng các tiêu chuẩn như ISO: JIS B 1702-1: 1998, JIS: JIS B 1702-1960, AGMA: AGMA 2000-A88, DIN: DIN 3961/DIN, JIS MASTER: JIS B 1751, AGMA: AGMA 2015-1-A01, JIS-P: JIS B 1702-3: 2008. Ngoài ra, OSK còn đạt chứng nhận ISO 9001-2008 và ISO/IEC 17025-2005, khẳng định cam kết về chất lượng và năng lực kỹ thuật.

Thiết bị được trang bị các công nghệ tiên tiến như hệ thống truyền động servo, cơ cấu truyền động không có khe hở và trục chính truyền động trực tiếp, giúp loại bỏ sai số cơ học và đạt được độ chính xác (Accuracy) cao, ổn định trong suốt vòng đời sử dụng.

Ứng dụng rộng rãi trong ngành công nghiệp

Với khả năng đo lường toàn diện và độ chính xác vượt trội, máy đo bánh răng CLP Series là giải pháp lý tưởng cho các ngành công nghiệp sản xuất linh kiện ô tô, xe máy, hàng không, máy móc công cụ, và các lĩnh vực yêu cầu độ chính xác cao trong gia công bánh răng. Thiết bị hỗ trợ kiểm soát chất lượng từ khâu sản xuất đến nghiệm thu, đảm bảo các chi tiết bánh răng đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất.

Năng lực và cam kết của TECOTEC Group

TECOTEC Group tự hào là đối tác chiến lược của OSK tại Việt Nam và là công ty duy nhất được hãng OSK cấp chứng chỉ, cho phép thực hiện dịch vụ hiệu chuẩn thiết bị OSK Việt Nam và bảo dưỡng các thiết bị đo của hãng. Với gần 30 năm kinh nghiệm (thành lập từ năm 1996) trong lĩnh vực cung cấp các giải pháp đo lường và kiểm định, chúng tôi cam kết mang đến dịch vụ kỹ thuật chuyên nghiệp, đảm bảo thiết bị của Quý Công ty luôn hoạt động với hiệu suất tối ưu và độ chính xác cao nhất.

Chúng tôi đồng hành cùng Quý Công ty không chỉ ở giai đoạn cung cấp giải pháp mà còn trong suốt quá trình vận hành, đảm bảo mọi bài toán đo lường phức tạp đều được giải quyết với sự am hiểu sâu sắc và cam kết lâu dài.

Các giải pháp đo lường liên quan

Ngoài máy đo biên dạng bánh răng OSK CLP Series, TECOTEC Group còn cung cấp đa dạng các giải pháp và thiết bị đo lường khác, đáp ứng nhu cầu kiểm định, kiểm soát chất lượng trong nhiều lĩnh vực công nghiệp. Quý Công ty vui lòng liên hệ với đội ngũ chuyên gia của chúng tôi để được tư vấn chi tiết về các giải pháp phù hợp nhất.
