Hệ thống đo kiểm ăng ten RMS 0740 (Phần 1)

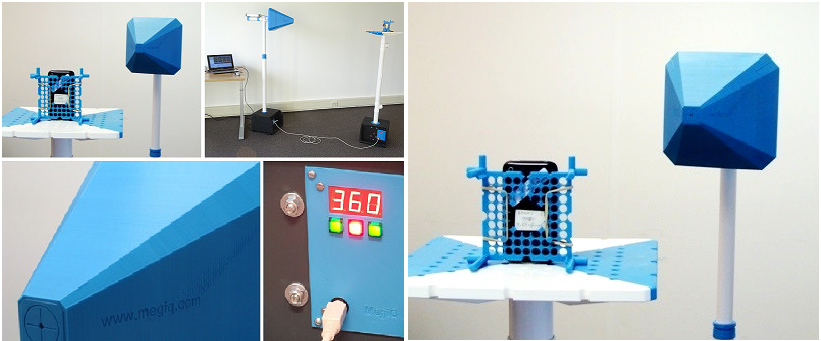

Hệ thống đo kiểm ăng ten RMS-070 là một hệ thống đo kiểm nhỏ gọn có thể thực hiện việc đo giản đồ bức xạ theo 3 trục của ăng ten trong môi trường phòng thí nghiệm mà không dùng đến phòng câm. Với dải tần hoạt động từ 700 MHz đến 4 GHz, hệ thống này có khả năng thực hiện hiệu quả các bài đo và phân tích các thông số về giản đồ bức xạ ăng ten, độ lợi ăng ten, công suất bức xạ hiệu dụng ERP, tổng công suất bức xạ TRP, cường độ trường.

Dựa trên các đánh giá xác thực cho thấy, với một thiết lập bài đo phù hợp, độ chính xác đo bởi hệ thống này là tương đương với kết quả đo được thực hiện trong phòng câm.

Hệ thống phù hợp để sử dụng đo kiểm các thông số của các thiết bị không dây hiện nay, như các thiết bị IOT, các bộ định tuyến, thiết bị điện thoại, các sản phẩm sử dụng trong công nghệ nhà thông minh, thiết bị điện tử nói chung, máy tính bảng, máy tính xách tay, RF mô-đun, vv

Các tính năng chính của hệ thống:

• Đo giản đồ bức xạ của các thiết bị vô tuyến sóng mang liên tục
• Dải tần hệ thống từ 700 MHz đến 4 GHz
• Cự ly thực hiện bài đo 0,8 đến 3 mét
• Đo phân đồng thời cực ngang và phân cực dọc ăng ten
• Đo đồng thời bức xạ từ hài tín hiệu
• Đo kết quả trong không gian 3 trục (từng trục được thực hiện một)
• Các bước góc thực hiện đo nhỏ nhất: 2 độ
• Đo ăng ten búp sóng hẹp cho môi trường không phải phòng câm
• Đo băng thông bộ thu hẹp cho môi trường không che chắn

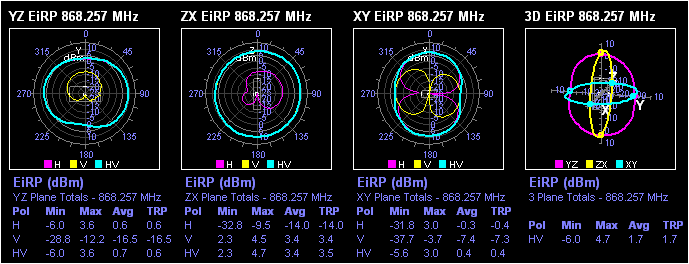

• Vẽ đồ thị giản đồ bức xạ theo các trục và mô phỏng semi-3D
• Vẽ đồ đồ thị công suất bức xạ hiệu dụng ERP (dBm), độ lợi ăng ten (dBi), cường độ trường (dBuV/m)
• Tính toán giá trị tổng công suất bức xạ TRP, mức bức xạ lớn nhất, nhỏ nhất và trung bình.
• Tích hợp phần mềm chạy trên máy tính hỗ trợ thiết lập bài đo, điều khiển bàn xoay, lưu trữ dữ liệu và xuất báo cáo kết quả đo
• Tùy chọn máy phát cho đo ăng ten không có nguồn phát
• Tùy chọn bàn xoay tải trọng lớn (30kg)

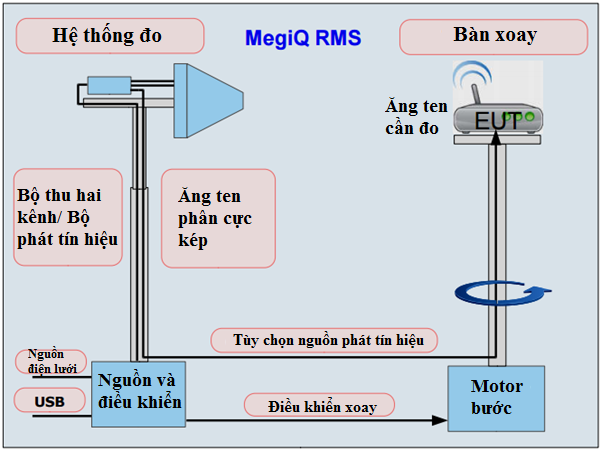

Hệ thống bao gồm:

(Còn nữa)

Nguồn: RSI
