Bộ tạo dòng nhất thứ VE 2000 – N

VE 2000 N là hợp bộ thử nghiệm tạo dòng điện cao của hãng COTEL/ Pháp, được thiết kế hình khối hộp vững chắc bằng thép, có bánh xe di chuyển, phù hợp cho việc kiểm tra ngoài hiện trường. Bộ tạo dòng nhất thứ giúp cho việc thí nghiệm nhất thứ dễ dàng, nhanh và tiện dụng hơn rất nhiều.

Thiết bị gồm hai khối chuyên biệt: khối nguồn và khối điều khiển, từ đó làm tăng độ an toàn cho người sử dụng khi vận hành.

Tính năng nổi bật:

• Dòng điện kiểm tra cao, lên đến 4000A.
• Công suất danh định đầu ra lên đến 6 kVA và lớn nhất lên đến 15 kVA.
• Điện áp đầu ra có 2 mức: 3V và 6V, với dải dòng liên tục từ 0 đến 4000A.
• Hiển thị giá trị số, tự động lựa chọn dải đo hiển thị.
• Cài đặt và đo thời gian bơm dòng.
• Ghi lại các thông số thời gian, ngưỡng tác động, tỷ số biến dòng và lưu trong bộ nhớ Flash.
• Kết nối với máy tính thông qua cổng USB

Ứng dụng:

• Thử nghiệm bơm dòng nhất thứ.
• Thử nghiệm máy cắt điện, các thiết bị đóng cắt.
• Thử nghiệm máy biến dòng.
• Thử nghiệm đóng lặp lại.

Ứng dụng đo cơ bản với aptomat 1 pha.

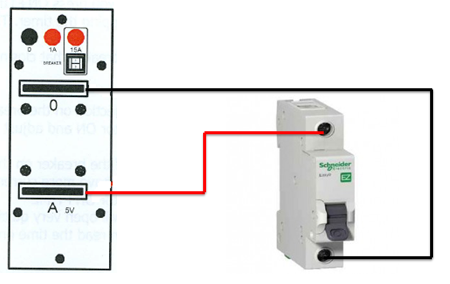

• Ghép nối mạch điện như sơ đồ, bên trái là các đầu ra khối nguồn của bộ tạo dòng, bên phải là Aptomat 1 pha. Đầu vào của Aptomat được nối với đầu ra có dòng điện của khối nguồn, đầu ra của Aptomat được nối với đầu ra 0 của khối nguồn.
• Bật công tắc trên khối điều khiển, chọn chế độ bơm dòng ON, sử dụng núm xoay điều chỉnh tăng dần dòng điện ra cho tới khi Aptomat nhảy.
